開關電源工作的原理，如何設計講和分析實用開關電源，是每個電源工程師必會的入門知識。
一、特種二極管

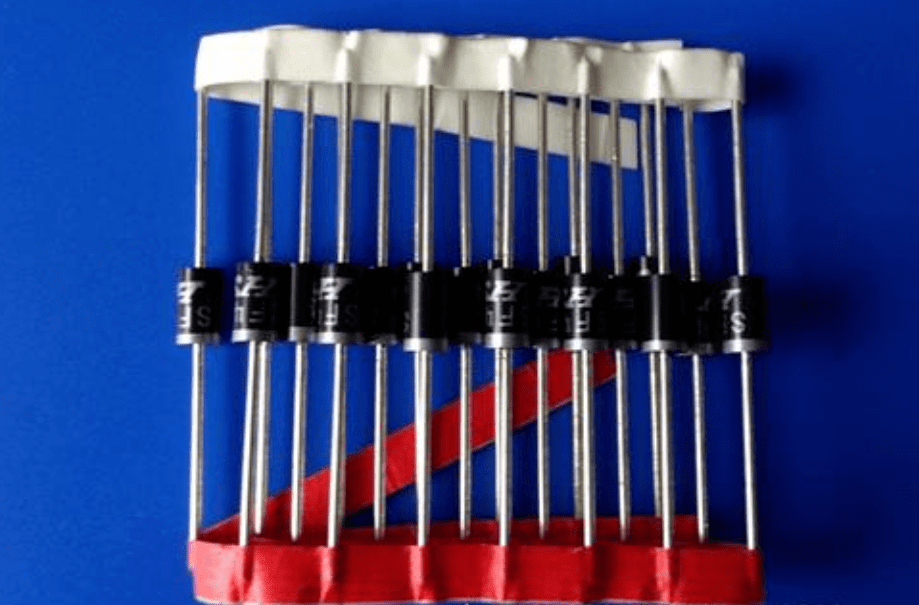

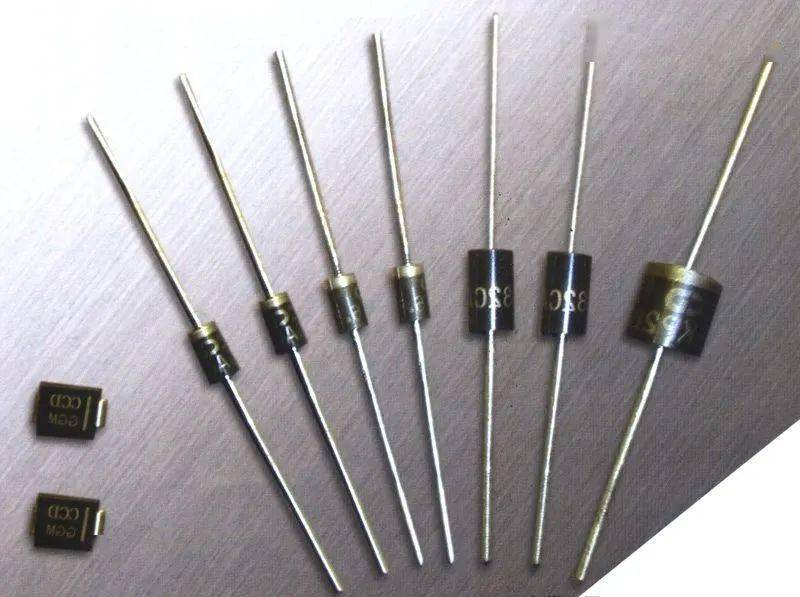

1.快恢復二極管(FRD)-快恢復二極管的反向恢復時間一般為幾百納秒，正向壓降為0.6V~1V，正向電流為幾安培至幾千安培，反向峰值電壓可達幾百伏特至幾千伏特，可用作開關電源中的輸出整流管、一次側鉗位保護電路的阻塞二極管。
▲快恢復二極管(FRD)

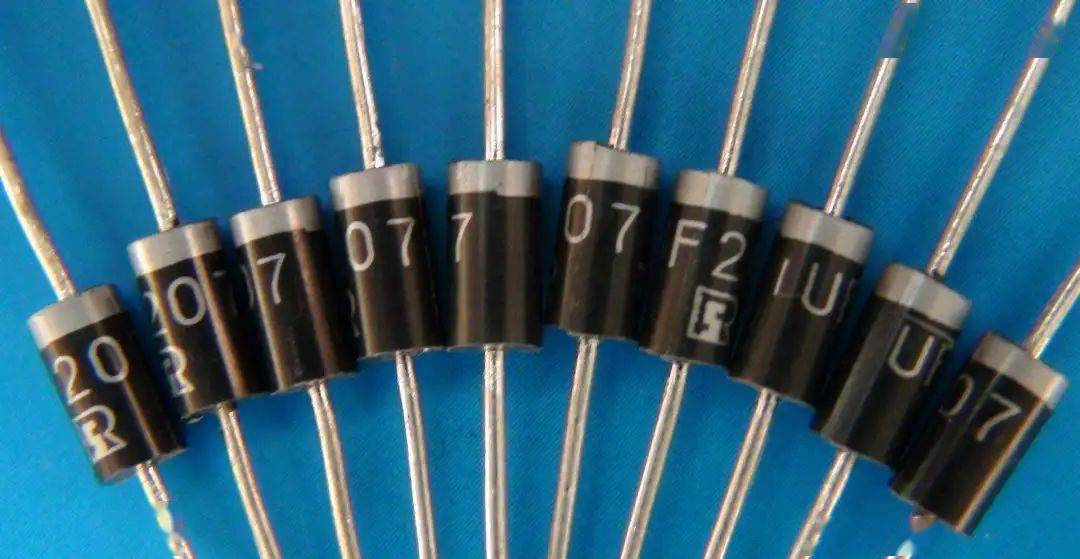

2.超快恢復二極管(SRD)-超快恢復二極管則是在快恢復二極管基礎上發展而成的，其反向恢復電荷進一步減小，反向恢復時間可低至幾十納秒，可用作開關電源適配器輸出整流管、阻塞二極管、反饋電路中的整流管。
▲超快恢復二極管(SRD)

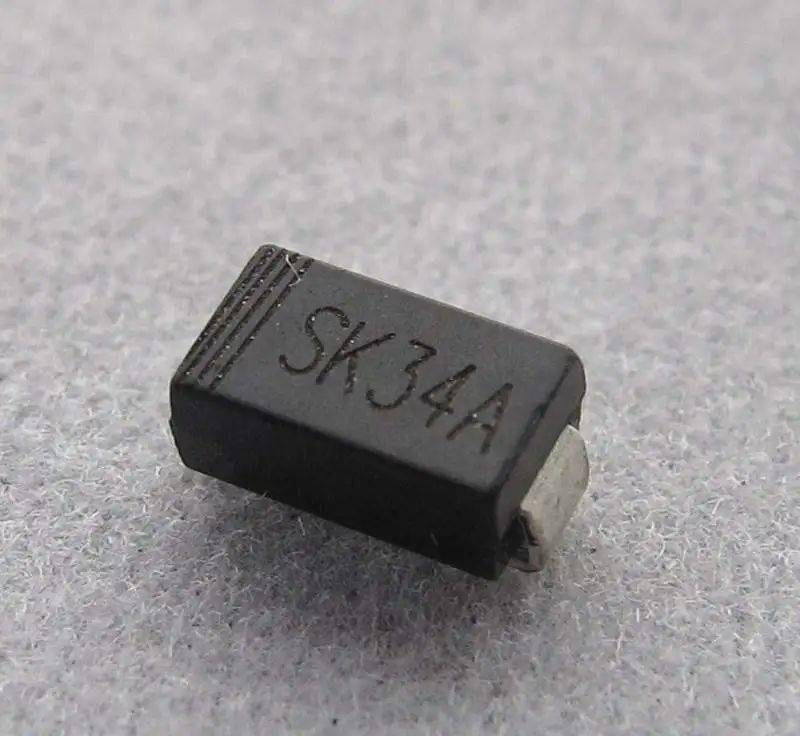

3.肖特基二極管(SBD)-全稱為肖特基勢壘二極管，它屬于低電壓、低功耗、大電流、超高速半導體功率器件，其反向恢復時間可小到幾納秒，正向?qū)▔航祪H為0.4V左右，整流電流可達幾十至幾百安培。特別適合做開關電源充電器低壓輸出電路中的整流二極管、續流二極管。
▲肖特基二極管(SBD)

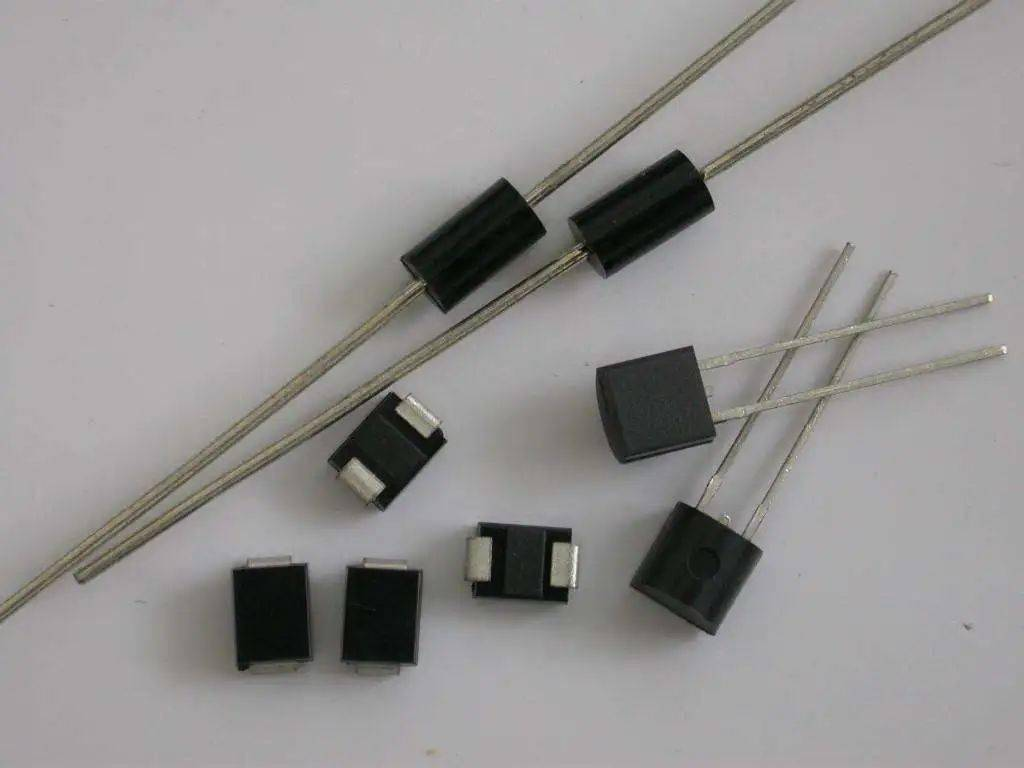

4.瞬變變壓抑制二極管(TVS)-亦稱瞬態電壓抑制器，其響應速度極快、鉗位電壓穩定，是一種新型過電壓保護器件，可用來保護開關電源PWM集成電路、MOS功率器件以及其他對電壓敏感的半導體器件。
▲瞬變變壓抑制二極管(TVS)
5.雙向觸發二極管(DIAC)-亦稱二端交流器件，常與晶閘管配套使用，構成開關電源變壓器輸出過電壓保護電路。
▲雙向觸發二極管(DIAC)
二、特種電阻器

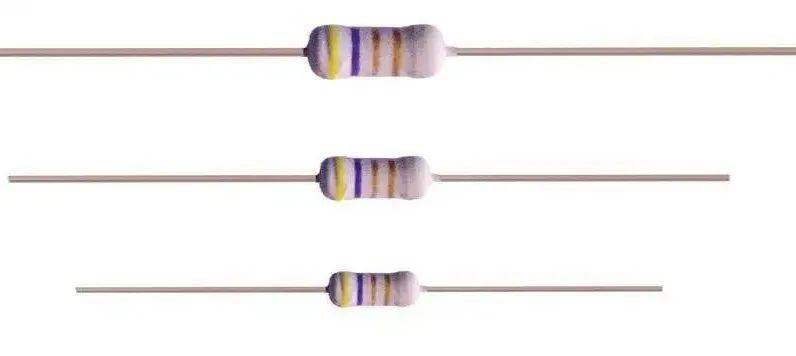

1.熔斷電阻器(FR)-熔斷電阻器亦稱保險電阻器或可熔斷電阻器，它兼有電阻器和熔斷器的功能，熔斷電流從幾十毫安到幾十安培，熔斷時間為幾秒至幾十秒。
▲熔斷電阻器(FR)

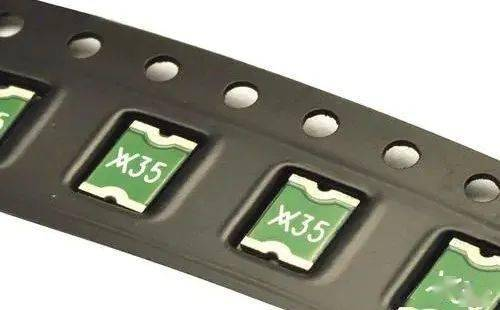

2.自恢復熔絲管(RF)-亦稱自恢復保險絲，具有可自動復原的性能，反復使用，不需要維修更換。
▲自恢復熔絲管(RF)

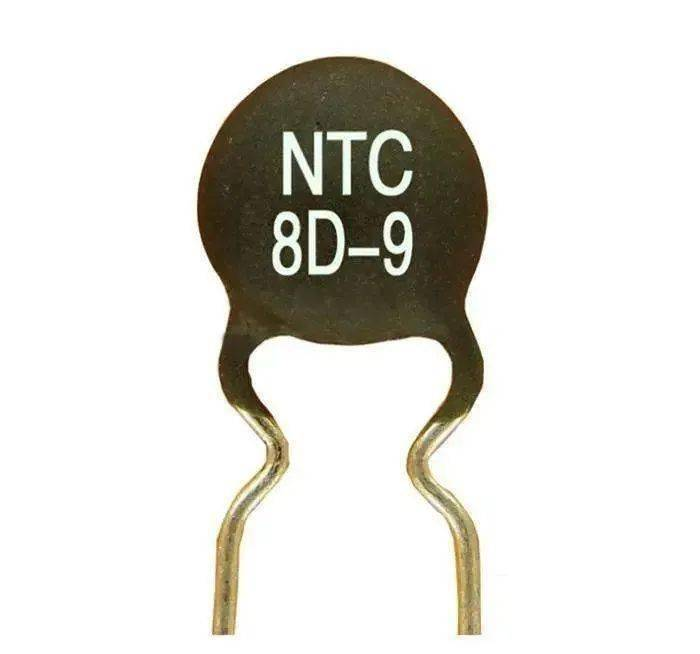

3.軟啟動電阻-它屬于負溫度系數熱敏電阻(NTCR),其特點時標稱阻值低(僅為1Ω~47Ω)、額定功率高(10~500W)、工作電流大(1~10A),適合作開關電源適配器的啟動保護元件。
▲軟啟動電阻

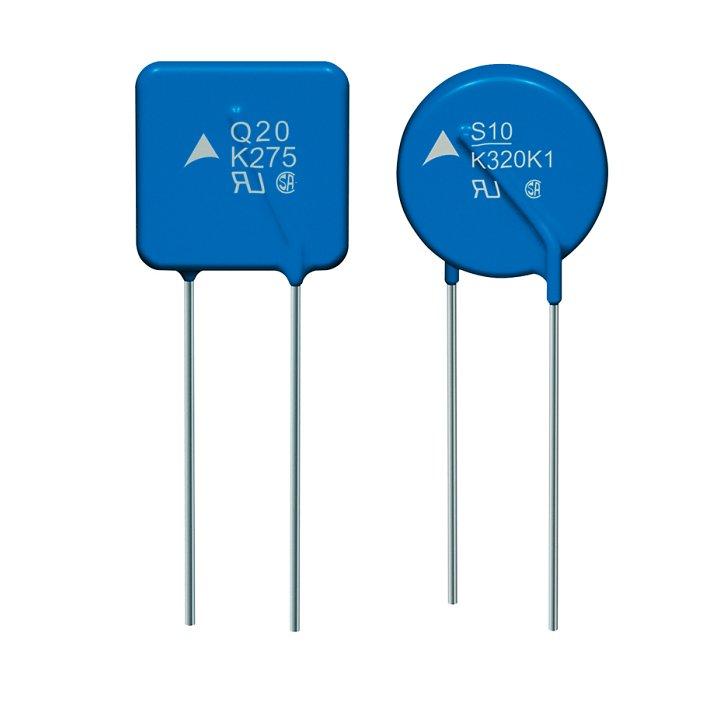

4.壓敏電阻器(VSR)-工作電壓范圍寬(6V~3000V,分若干檔)，對過電壓脈沖響應速度快(幾納秒至幾十納秒)，耐沖擊電流的能力很強(可達100A~20Ka),漏電流小(低于幾微安至幾十微安)，電阻溫度系數低(小于0.05%/℃)，價格低廉。
可構成開關電源適配器的過電壓保護電路、防雷擊保護電路、消除火花電路、浪涌電壓吸收回路等。
5.數字電位器(DCP)-與可調式開關穩壓器配套使用，構成可編程開關穩壓器。
▲數字電位器(DCP)
三、晶閘管

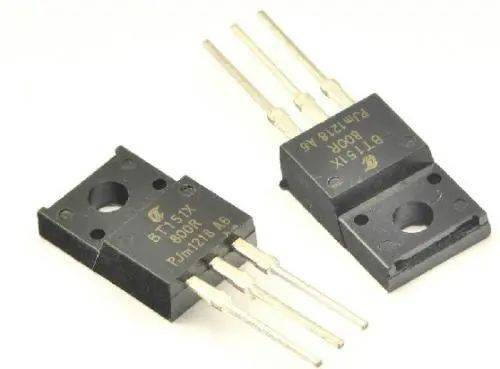

1.單向晶閘管(SCR)-與雙向觸發二極管配套使用，構成過開關電源適配器的電壓保護電路。
▲單向晶閘管(SCR)

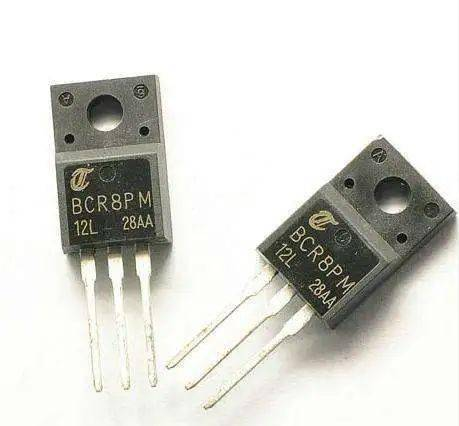

2.雙向晶閘管(TRIAC)-可構成開關電源交流輸入側的過電壓保護電路。
▲雙向晶閘管(TRIAC)
四、其他

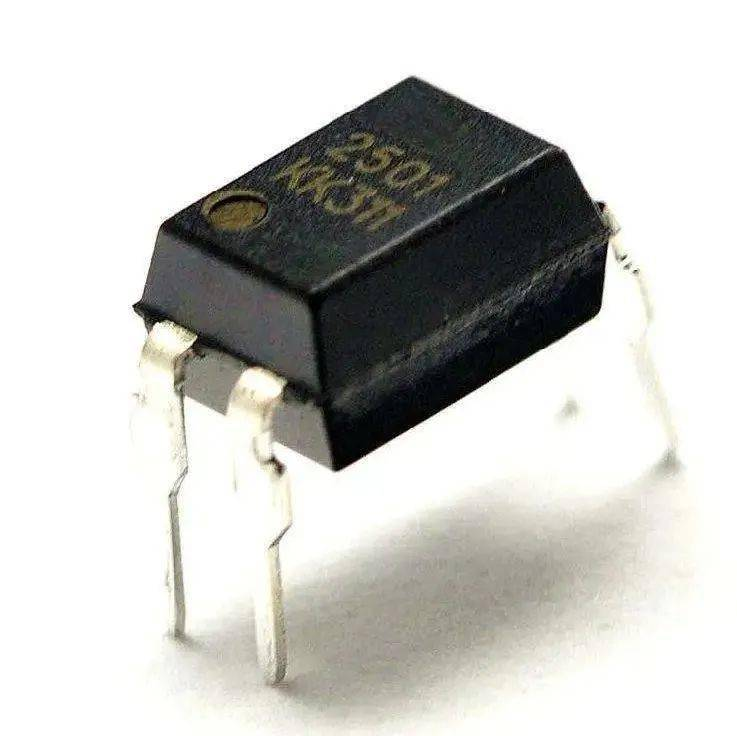

1.光耦合器：線性光耦合器的電流傳輸比(CTR)與直流輸入電流(If)的特性曲線具有良好的線性度。在傳輸小信號時，能使輸出與輸入呈線性關系，適合構成精密開關電源中的光藕反饋電路，并實現二次側與一次側的隔離。
▲光耦

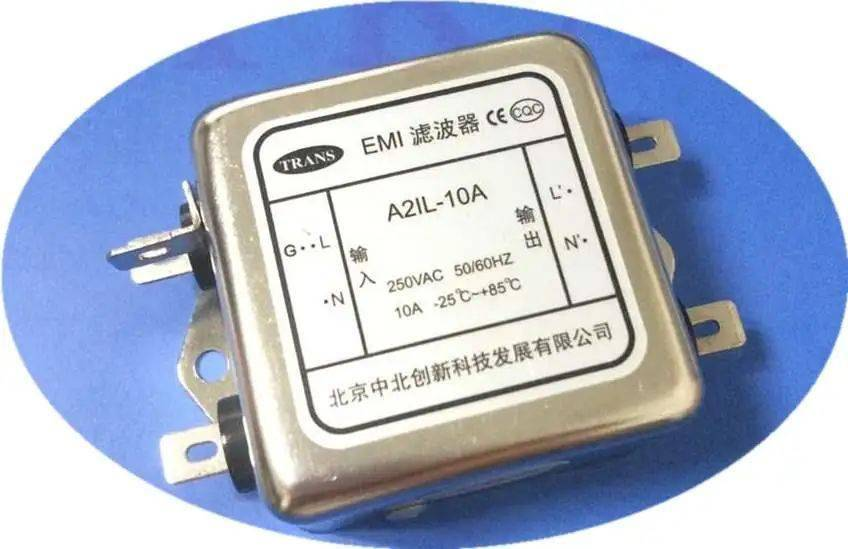

2.濾波器：亦稱EMI濾波器，它屬于雙向射頻濾波器，一方面能濾除從交流線引入的外部電磁干擾;
另一方面還可避免開關電源適配器向外部發出噪聲干擾，能顯著提高開關電源適配器的抗干擾能力，并使開關電源符合電磁兼容性(EMC)標準。

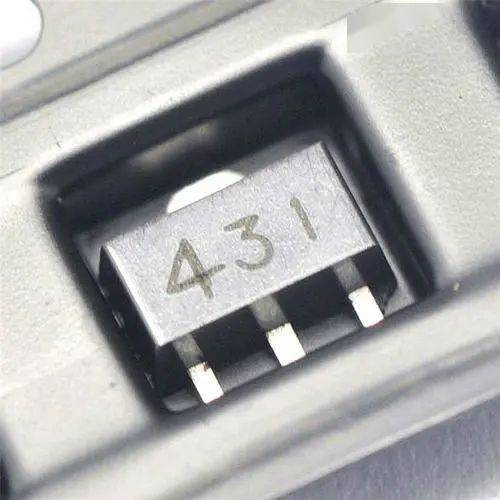

3.可調式精密并聯穩壓器：例如TL431，可廣泛用于精密開關電源適配器、充電器中，還能構成電壓比較器、電源電壓監視器、延時電路、精密恒流源等。

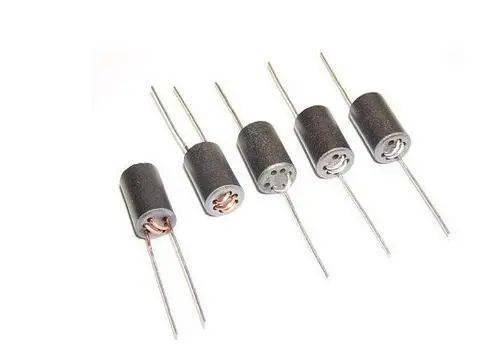

4.磁珠：有管狀、片狀磁珠及磁珠陣列，能抑制開關電源適配器、充電器的開關噪聲和尖峰干擾。有管狀、片狀磁珠及磁珠陣列，能抑制開關電源適配器、充電器的開關噪聲和尖峰干擾。
